Pengemasan thermoforming adalah salah satu proses pembentukan terpenting dalam industri pengemasan makanan, dan tingkat teknologinya secara langsung menentukan batas kinerja mesin pengemasan. Bagian ini akan memberikan analisis mendalam dari tiga dimensi: prinsip proses, parameter utama, dan ilmu material, untuk memfasilitasi pemahaman yang lebih baik tentang kemasan thermoforming.
Thermoforming adalah proses di mana lembaran termoplastik dipanaskan hingga suhu lunak dan kemudian dibentuk oleh gaya eksternal (vakum, tekanan udara, atau gaya mekanis) agar sesuai dengan permukaan cetakan. Menurut definisi dalam 《Teknologi Pengemasan Makanan dan Minuman》 (Wiley, 2011), proses thermoforming pada dasarnya adalah proses deformasi tiga dimensi suatu polimer dalam keadaan viskoelastik.
Inti dari Proses: Pengemasan thermoforming adalah proses mengubah lembaran dua dimensi menjadi wadah tiga dimensi, yang melibatkan perilaku penggandengan termo-mekanis dari polimer. Thermoforming yang sukses memerlukan kontrol yang tepat terhadap bidang suhu di dekat titik pelunakan material, memastikan keuletan yang cukup sambil mempertahankan kekuatan struktural yang diperlukan, dan menghindari perforasi atau kendur yang disebabkan oleh panas berlebih.

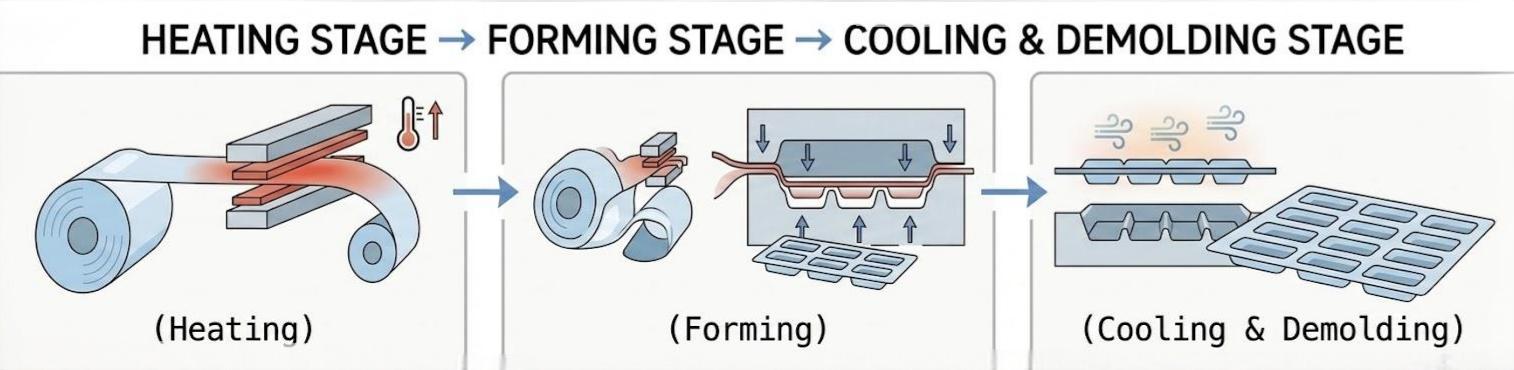

Tiga tahap pengemasan thermoforming：Pemanasan→ Pembentukan → Pendinginan & Demolding
Tahapan | Deskripsi Proses | Titik kontrol utama | Parameter khas |
Pemanas | Lembaran tersebut dipanaskan diatas suhu transisi gelasnya (Tg) untuk memasuki keadaan aliran yang sangat elastis atau kental. | Keseragaman suhu Waktu pemanasan Distribusi kepadatan energi | PP:150-170℃ PS:130-150℃ PET:140-160℃ PE:115-135℃ |
Pembentukan | Lembaran tersebut dilunakkan dan diikat ke permukaan cetakan menggunakan vakum/tekanan pneumatik/kekuatan mekanis. | Tekanan cetakan Gelar pra-peregangan Suhu mati | Vakum：-0,8~0,95 bar Tekanan：2-6 bar Suhu cetakan：20-60℃ |
Pendinginan & Pembongkaran | Lembaran tersebut didinginkan di bawah Tgnya untuk mengeras dan mengatur bentuknya, kemudian dibongkar. | Tingkat pendinginan Suhu demolding Kekuatan pembongkaran | Tingkat pendinginan: 05-3S Suhu pembongkaran:50-80℃ |
Tergantung pada sumber gaya pembentuknya, thermoforming dapat dibagi menjadi beberapa metode utama berikut:
Metode pembentukan | prinsip | Membentuk kekuatan | Skenario yang Berlaku | Keuntungan dan kerugian |
Pembentukan Vakum | Udara dihilangkan antara cetakan dan lembaran, dan pembentukan dicapai dengan menggunakan perbedaan tekanan atmosfer. | ~1 batang | Gambar dangkal, bentuk sederhana | Peralatan sederhana: ketebalan dinding tidak rata pada gambar dalam |
Pembentukan Tekanan | Udara bertekanan positif mendorong lembaran dari atas agar sesuai dengan cetakan. | 2~6 batang | Gambar sedang-dalam, fitur bagus | Presisi pembentukan tinggi: biaya peralatan lebih tinggi |
Pasang Bantuan | Lembaran tersebut diregangkan terlebih dahulu dengan sumbat mekanis, kemudian pembentukan vakum/pneumatik diterapkan. | Mekanis+vakum, tekanan | Gambar dalam (rasio kedalaman terhadap lebar > 0,5) | Distribusi ketebalan dinding yang dapat dikontrol: kompleksitas proses yang tinggi |
Cetakan yang Cocok | Cetakan atas dan bawah menutup, dan tekanan mekanis langsung membentuk bentuknya. | Kekuatan mekanik bertekanan tinggi | Presisi tinggi, bentuk kompleks | Presisi tertinggi: biaya cetakan tinggi |
Keseragaman ketebalan dinding adalah indikator kualitas paling penting dalam thermoforming. Menurut penelitian yang diterbitkan dalam jurnal *Polymer Engineering & Science*, ketebalan dinding di sudut bawah wadah yang ditarik dalam (seperti cangkir yogurt dan nampan daging) bisa 50-70% lebih tipis dari lembaran aslinya, yang merupakan penyebab utama kegagalan pengemasan (kerusakan, berkurangnya sifat penghalang).
【Tantangan Inti】Selama thermoforming, jumlah deformasi sangat bervariasi di lokasi berbeda ketika material diregangkan dari lembaran dua dimensi ke wadah tiga dimensi. Sudut bawah baki mengalami peregangan biaksial terbesar, dengan ketebalan dinding berkurang hingga 30-50% dari ketebalan aslinya. Sementara itu, tepi flensa hampir tidak menunjukkan deformasi, mempertahankan ketebalan aslinya.
Kategori Faktor | Parameter spesifik | Pengaruh pada distribusi ketebalan dinding | Arah optimasi |
Faktor suhu | Suhu pemanasan bahan | Temperatur yang lebih tinggi menghasilkan kemampuan mengalir yang lebih baik, namun panas berlebih dapat menyebabkan kendur dan berlubang. | Kontrol suhu secara tepat hingga 15-30°C di atas Tg. |
Keseragaman suhu | Area panas berlebih yang terlokalisasi akan berubah bentuk terlebih dahulu, menyebabkan ketebalan dinding tidak merata. | Kontrol suhu multi-zona, pemanasan dikategorikan | |
Faktor Cetakan | suhu cetakan | Pencetakan suhu rendah memungkinkan pemadatan cepat pada area kontak, sehingga membatasi aliran material. | Suhu cetakan 60-100°C menunda proses curing |
Cetakan | Semakin besar rasio kedalaman terhadap lebar, semakin tipis ketebalan dinding bagian bawah. | Optimalkan desain bentuk U melingkar (R≥3mm) | |
Faktor penahanan | suhu steker | Bahan penjepit cold-plug (25°C) menghasilkan bagian bawah yang tebal dan dinding samping yang tipis; hot-plug (100°C+) memungkinkan untuk digeser. | Pilih strategi suhu penyegelan yang sesuai berdasarkan bentuk produk. |
bentuk steker | Sumbat dengan dasar datar menahan material di bagian bawah; sumbat dengan bagian bawah bulat mendorong aliran material ke arah dinding samping. | Produk pencocokan bentuk colokan khusus | |
Faktor Artistik | Kecepatan colokan/penundaan vakum | Kecepatannya 0,15 - 0,27 m/s, dan penundaan vakum 0 - 0,3 detik, yang mempengaruhi pra-distribusi material. | Optimalkan waktu proses |
Area masalah：Pojok
Ketebalan asli 300μm -- setelah dicetak, mungkin hanya 90-120μm (menipis 60-70%).
Masalah | alasan | Solusi tradisional | Solusi Tingkat Lanjut (Pemanasan Matriks) |
Sudut bawah terlalu tipis. | Zona tarik biaksial maksimum | Tingkatkan ketebalan media asli (biaya ↑) | Turunkan suhu pemanasan di bagian bawah untuk mengurangi aliran. |
Bagian bawahnya terlalu tebal. | Steker dingin dijepit, mencegah material mengalir. | Gunakan sumbat pemanas atau sumbat pelumas | Tingkatkan suhu pemanasan di bagian tengah bawah untuk meningkatkan aliran. |
Dinding samping tidak Semua | Beban yang berat menyebabkan bagian tubuh kendur. | Kurangi waktu pemanasan | Kontrol suhu dikategorikan untuk mengimbangi efek gravitasi |
Thermoforming tradisional menggunakan suhu yang seragam untuk memanaskan seluruh material, yang merupakan penyebab utama ketebalan dinding yang tidak merata. Teknologi pemanas matriks cera2heat yang dikembangkan oleh perusahaan Jerman Watttron menggunakan piksel pemanas independen 5x5mm yang dapat dikontrol untuk mengatur suhu berbeda untuk area berbeda, yang secara mendasar memecahkan masalah distribusi ketebalan dinding yang tidak merata.
Film thermoforming merupakan faktor kunci yang menentukan kinerja pengemasan. Kemasan makanan modern umumnya menggunakan struktur ekstrusi bersama multi-lapis untuk mencapai kombinasi optimal antara sifat mekanis, penghalang, dan penyegelan panas.
Lapisan | Bahan | Fungsi | Persentase ketebalan tipikal |
Lapisan Luar | PA (Nilon) | Tahan tusukan, tahan abrasi, thermoformability baik | 15-20% |
Lapisan Perekat | Dasi (Poliolefin yang Dimodifikasi) | Mengikat bahan yang berbeda | 5% |
Lapisan Penghalang | EVOH | Penghalang oksigen (lapisan fungsional inti) | 5-10% |
Lapisan Perekat | Mengikat | Mengikat bahan yang berbeda | 5% |
Lapisan Dalam | PE/PP | Penyegelan panas, keamanan kontak makanan | 55-70% |
【Temuan Utama】 Thermoforming secara signifikan meningkatkan permeabilitas oksigen (OTR) film tipis. Menurut studi tahun 2014 oleh Buntinx dkk. diterbitkan dalam jurnal *Polymers*, OTR film multilayer yang mengandung lapisan penghalang EVOH adalah 0,48-1,7 cc/m²·hari·atm sebelum thermoforming, tetapi setelah thermoforming, karena berkurangnya ketebalan dinding, OTR dapat meningkat 2-3 kali lipat. Ketebalan dinding lapisan penghalang merupakan faktor kunci yang menentukan kinerja penghalang.
Struktur membran | Ketebalan asli | OTR (Sebelum dicetak) | OTR (Zona gambar dalam setelah pencetakan) | Faktor perubahan |
PA/PE | 166-293μm | 21-26 cc/m²·hari·atm | 40-60 cc/m²·hari·atm | ~2× |
PA/EVOH/PE | 150-250μm | 0,48-1,7 cc/m²·hari·atm | 1,0-3,5 cc/m²·hari·atm | ~2× |
PE/EVOH/PE | 180-220μm | 0,5-1,5 cc/m²·hari·atm | 1,2-3,0 cc/m²·hari·atm | ~2× |
Sifat penghalang wadah thermoformed ditentukan oleh bagian tertipisnya (biasanya bagian bawah). Desainnya harus memastikan bahwa ketebalan lapisan EVOH setelah pencetakan masih memenuhi persyaratan umur simpan produk.
Hal ini dapat dicapai dengan:
(1) meningkatkan ketebalan film awal;
(2) mengoptimalkan parameter cetakan untuk mengurangi peregangan berlebihan;
(3) menggunakan teknologi pemanasan matriks untuk meningkatkan distribusi ketebalan dinding.
